25_03_평면도 분석하기 출제 의도 파악 요구 조건 분석
※ 도면 요구조건 분석 하기
1. 요구조건 파악하기 - 단면도A, 입면도(남측 - 방위확인할것)
2. 요구조건 구조 파악하기
외벽 : 외부로 부터 적벽돌0.5B(90) + 단열재(120) + 철근콘크리트(200) = 410 총두께확인
내벽 : 철근콘크리트 (200)
3. 지붕 및 바닥 슬라브 : 철근콘크리트 (150)
4. 단열재 : 외벽(120), 바닥(85), 지붕(180)
5. 지붕 : 시멘트 기와잇기 ( 물매 3.5/10)
6. 처마나옴 : 골조중심(내력벽)중심에서 (1000)
7. 반자높이 : 천장틀 높이(2400)
8. 창호 : 내부 : 목재 + 외부 : 알미늄샤시 - 이중창호
9. 설비 : 온수파이프 온수설비
10. 바닥슬라브 기둥과 일체식
11. 건축법규 기준 일반적 시공수준 확인
※ 도면 도시되구 지시없는 평면도 분석 하기
1. 평면도 계단 높이 단수 확인 할것 계획설계(R값-라이저 높이값 , T값-디딤판 값)
1R값 높이 값 계획설계 (150 가설정) X 계단수 (0단수) + 온수설비 높이(150가설정)
ex) 시험지 4계단 폭은 T값 : 300 제시됨 → 150(기본R값) X 4(계단) = 600 + 온수(150)
= 계획설계 방높이 (750)

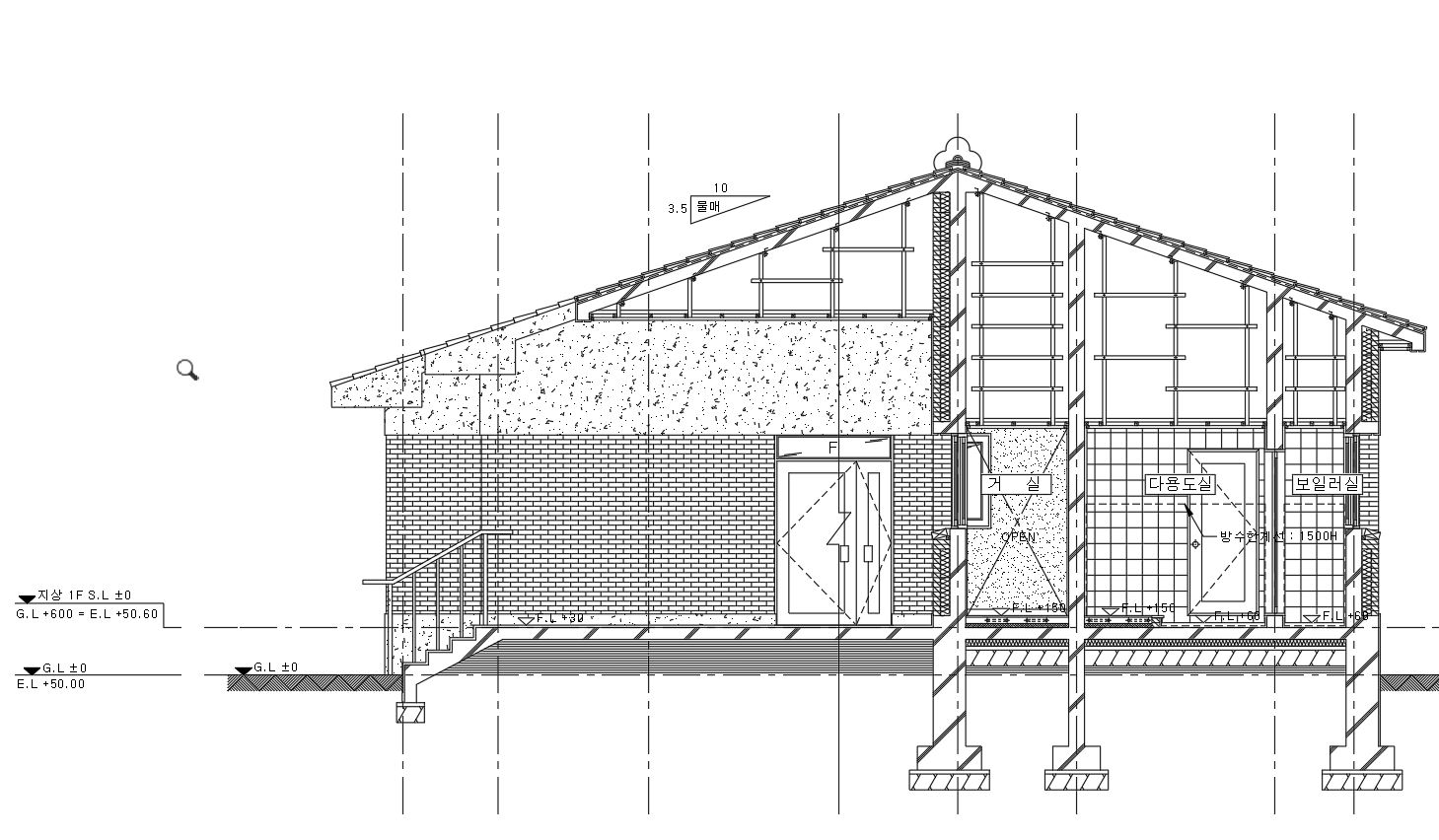

구조높이 : ▼ 1F S.L ± 0 = G.L +600
계단 및 테라스 높이 : ▽ F.L +30
방안 높이 : ▽ F.L +150
욕실 화장실 높이 : ▽ F.L +60
땅높이 : ▼ G.L ± 0
※ 구조, 땅 높이 (▼), 마감높이 (▽)
계획설계에서 기본 설계로 구조에 마감 높이 값을 추가해서 계단의 총높이, 방안의 총높이 선정
계단의 마감선( GL+630 높이) 선정 → (S.L ± 0 = G.L +600) + (마감 F.L +30 타일마감) = GL+630
방안의 마감선( GL+750 높이) 선정 → (S.L ± 0 = G.L +600) + (마감 F.L +150 온수설비마감) = GL+750
